CC150
CC150
Dubbelwerkende spantang met voorspanfunctie
Diameter: ø150 mm
Pneumatische opening: 6 t/m 14 bar
Hydraulisch spannen: Max. 240 bar
Deze spantang kan in combinatie met een spantangring (CR150) worden gebruik voor het vastklemmen van complexe werkstuk contouren. De spantang kan met de montage- en pasgaten aan de onderkant worden vastgezet en gepositioneerd. Een andere optie is om de spantang vast te klemmen met spankikkers (VA00800) door middel van de gleuven aan de zijkant. De pneumatiek en hydrauliek aansluitingen zijn manifold.
Werking
De spantang heeft een pneumatische opening. Dit houdt in dat wanneer er een pneumatische druk op het systeem wordt gezet, de spantangring open zal gaan staan. Het product kan hierdoor ingevoerd worden. Wanneer de pneumatische druk wordt verwijderd zal de spantangring terug gaan naar zijn eigen positie en hierdoor ontstaat er een voorspanning op het product. Extra spankracht kan worden gegenereerd door een hydraulische druk op het systeem te zetten. Het product is hierdoor gespannen en klaar om gefreesd te worden.
| Type nr. | Artikel nr. | Max. Hydraulische druk [bar] | Axiale spankracht [kN] bij 240 bar | Pneumatische druk [bar] | Herhalings nauwkeurigheid [mm] | Gewicht [g] | |
|---|---|---|---|---|---|---|---|
| CC150 PH | 7000.6150 | 240 | 25* | 6 - 14 | <0,02 | 4500 | CAD |
* = Dit is de maximale axiale spankracht die de spantang levert bij een druk van 240 bar. Dit is dus niet de radiale spankracht op het product omdat dit van meerdere factoren afhangt.

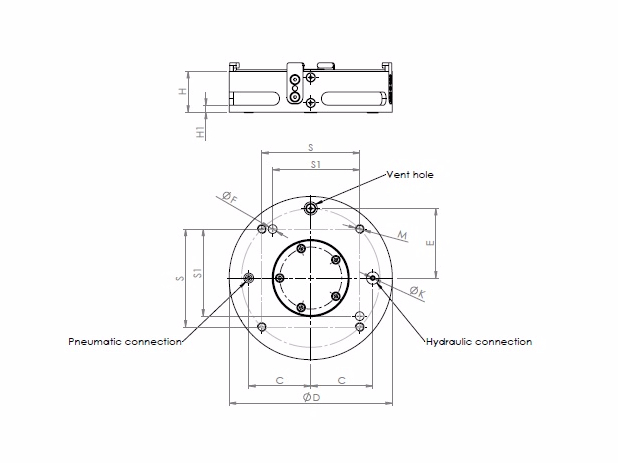

| Type nr. | Artikel nr. | C | øD | E | øF H7 | H | H1 | øK | M | S | S1 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| CC150 PH | 7000.6150 | 57 | 150 | 64 | 8 | 37,5 | 6,5 | 3 | M8 | 90 | 80 |
