Spantangringen

CR150-15

Spantangring

T.b.v. spantangopname CC150
Diameter: ø150 mm
Hoogte: 15 mm

Deze spantangring kan gemonteerd worden op de spantang (CC150) en heeft een hoogte van 15 mm. De ring is in verschillende materialen verkrijgbaar zoals hieronder in de tabel is weergegeven en is op een eenvoudige manier te bevestigen. De plug in het midden moet worden aangedraaid met een aandraaimoment van 10 Nm. Hiervoor kan een (De-)montagesleutel (QC022-AK) gebruikt worden.

Toepassing
Het werkstuk contour is zelf aan te passen door het in de ring te frezen. Hiervoor kan de pasring (CR150-MR S) worden gebruikt. De spantang zal pneumatisch moeten worden bediend waardoor de pasring kan worden ingelegd. De luchtdruk kan worden verwijderd waarna het werkstuk contour in de ring gefreesd kan worden. Er moet rekening mee worden gehouden dat de diepte van het werkstuk contour boven deze pasring blijft. De opening ten opzichte van het product mag een maximale speling hebben van 0,02 mm op de diameter voor een optimaal gebruik.

Aanverwante artikelen

CC150CR150-MRQC022-AK

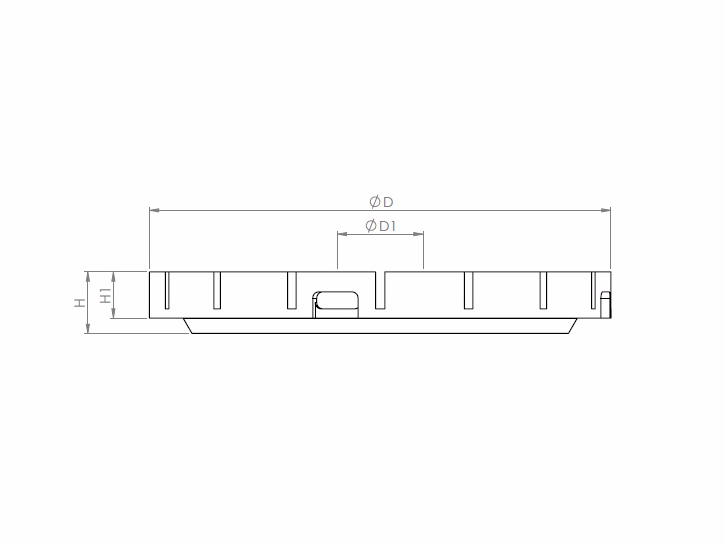

Artikeltekening

+
